Touchscreen Support

(nur für bestimmte Terminals mit 32-bit CPU, siehe Feature-Matrix)

Inhalt

1. Virtuelle Tastatur
   1. Interpreter- und Script-Kommandos zum Steuern der virtuellen Tastatur
   2. Verbinden der virtuellen Tastatur mit einem Eingabefeld
   3. Öffnen und Steuern der virtuellen Tastatur per Script
2. Shutdown-Fenster
3. Touchscreen-Gesten (externer Link)

Hinweise: Dieses Dokument wurde leider noch nicht komplett ins Deutsche übersetzt. Sofern möglich, verwenden Sie bitte die englischsprachige Version: touchscreen_01.htm .

Weitere Informationen zur Verwendung des Touchscreens in den programmierbaren Terminals finden Sie hier:

• Dokument #85115 "Systemmenü und Setup der programmierbaren Terminals" (pdf), Kapitel "Virtuelle Tastatur"

1. Virtuelle Tastatur (Ersatz einer 'echten' Tastatur durch Touchscreen)

Die virtuelle Tastatur kann verschiedene Formen ("Ansichten") haben, z.B.:

Einige "Tasten" (Felder) auf der virtuellen Tastatur dienen zum Aufruf von Sonderfunktionen:

	Fenster schließen
	Umschaltung Groß/Kleinbuchstaben (ähnl. 'Caps Lock')
	Fenster verschieben
	zur nächsten Ansicht umschalten
	Setup-Menü aufrufen
	Shutdown-Menü aufrufen oder Abschalten
	Backspace (Zeichen löschen, Rest rückt auf)
	Enter (Eingabe abschließen)

Virtuelle Cursortasten ("Pfeiltasten") und 'Backspace' haben ähnlich wie bei entsprechenden 'echten' Tasten eine Repeat-Funktion:
Beim längeren Drücken der entsprechenden virtuellen Taste wird nach etwa 1 Sekunde der Tastencode wiederholt; mit zunehmender Dauer des Tastendrucks erhöht sich die Frequenz. Bei jeder Wiederholung blitzt die gedrückte virtuelle Taste kurz auf.

Bei Geräten ohne Drehknopf kann die virtuelle Tastatur auch mit der Geste 'ENTER' geöffnet werden.
Diese dem Pfeil auf der Enter-Taste einer PC-Tastatur ähnelnden Touchscreen-Geste dient dann als Ersatz für den Doppelklick mit dem Drehknopf.

Wenn die virtuelle Tastatur wie später beschrieben 'direkt' mit einem Editierfeld verbunden ist, ändert sich das Aussehen geringfügig:
Im oberen Teil des Fensters erscheint dann auch eine Kopie des editierten Textes.

1.1 Interpreter- und Script-Kommandos zum Steuern der virtuellen Tastatur

Normalerweise öffnet der Bediener die virtuelle Tastatur im Bedarfsfall per Doppelklick mit dem Dreh/Druckknopf ("Encoder") oder per Gestensteuerung.

Für Sonderfälle kann die virtuelle Tastatur allerdings auch per Interpreterkommando (und, seit 03/2020, auch per Script) gesteuert werden:

• vkey.show(N) : öffnet die virtuelle Tastatur (macht sie sichtbar). Der Parameter 'N' gibt dabei das Aussehen der Tastatur an:
  0 = virtuelle Tastatur nicht "anzeigen" sondern verbergen
  1 = kleine Tastatur anzeigen (mit Cursortasten zur "Navigation", siehe Abbildung)
  2 = mittelgroße 'numerische' Tastatur
  3 = große alphanumerische Tastatur mit dem kompletten Alphabet
  4 = große alphanumerische Tastatur mit diversen Sonderzeichen (Funktionstasten, Umlaute, etc).
  Das folgende Bit-Flag kann mit den o.g. Werten für 'N' verknüpft werden (bitweise Oder-Verknüpfung):
  8 = Fenster maximieren (bildschirmfüllend, sinnvoll nur für die 'großen' Tastaturen mit eigenem Editierfeld).

• vkey.move(X,Y) : verschiebt das Fenster mit der virtuellen Tastatur an die angegebene Pixel-Koordinate

• vkey.enable : ermöglicht das Öffnen der virtuellen Tastatur per Doppelklick. Dies ist der Default-Zustand.
• vkey.disable : verbietet das Öffnen der virtuellen Tastatur per Doppelklick.
  Diese Option könnte hilfreich sein, wenn Sie den Doppelklick für eigene Zwecke in Ihrer Applikation nutzen wollen.

Siehe auch:
  Übersicht aller Interpreter-Kommandos
  Event-Handler für die virtuelle Tastatur in der Script-Sprache

1.2 Verbinden der virtuellen Tastatur mit einem Eingabefeld

In manchen Fällen (z.B. für alphanumerische Eingabe) kann die virtuelle Tastatur vom System automatisch geöffnet werden, sobald ein Eingabe/Anzeigefeld auf der aktuellen Seite in den Modus 'Editieren' geschaltet wird.
Hier ein Beispiel aus dem Demoprogramm 'MV2_DEMO.CVT' (für MKT-View 2 und ähnliche Geräte):

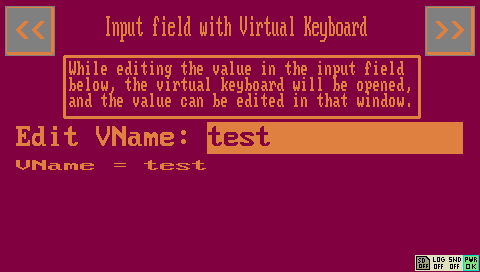

Alphanumerisches Feld auf einer UPT-Anzeige vor der Umschaltung auf 'Editieren'

Sobald der Bediener das Feld in den Modus 'Editieren' umschaltet (z.B. durch Antippen per Touchscreen, oder per Dreh/Druckknopf) öffnet sich bei entsprechender Konfiguration automatisch die virtuelle Tastatur, und der Text aus dem Anzeigefeld wird in den einzeiligen Texteditor im Fenster der virtuellen Tastatur übernommen:

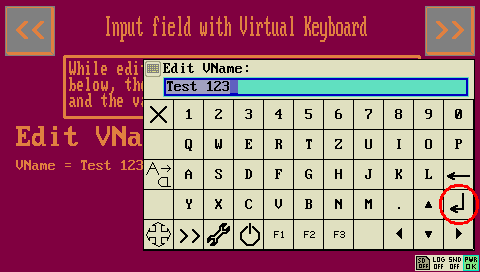

Alphanumerisches Feld auf dem UPT-Bildschirm im Modus 'Editieren',
mit automatisch hergestellter Verbindung zur virtuellen Tastatur.
Rot markiert: Virtuelle "Enter"-Taste zum Abschluss der Eingabe.

Durch die Übernahme des Textes in das Fenster der virtuellen Tastatur bleiben die für den Bediener wichtigen Informationen sichtbar, selbst wenn -wie im gezeigten Beispiel- die eigentliche 'Anzeigeseite' weitgehend durch die virtuelle Tastatur verdeckt wird. Der Text in der Kopfzeile der virtuellen Tastatur wird aus der UPT-Seiten-Definition kopiert; er besteht meistens aus einem festen Text, kann aber auch den Namen der editierten Variablen enthalten. Platzhalter wie '*****' werden nicht aus dem Format-String in die Titelzeile der virtuellen Tastatur übernommen; und nur einige wenige Backslash-Sequenzen (wie z.B. \v als Platzhalter für den Namen der editierten Variablen) werden dabei ausgewertet.
Im Normalfall öffnet sich die virtuelle Tastatur nicht 'von selbst', d.h. Editieren nur per Drehknopf / Cursor / "Up/Down"-Funktion. Damit sich die virtuelle Tastatur beim Editieren von selbst öffnet, setzen Sie die Option 'mit virtueller Tastatur editieren' ('Edit on Virtual Keyboard') in den Eigenschaften der Anzeigezeile ('Display Line Properties') im Programmiertool:

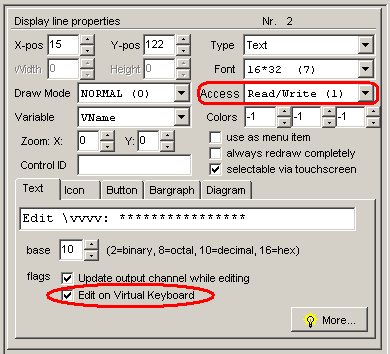

Option zum automatischen Öffnen der virtuellen Tastatur in der Anzeige-Definition.
Das hier gezeigte Anzeigefeld wird durch das Attribut 'Schreib/Lesezugriff' (Read/Write-Access) zum Editierfeld.

Wird die virtuelle Tastatur auf diese Weise geöffnet, dann wählt das System automatisch die zum Datentyp der Variablen passende Darstellung (alphanumerisch bei 'Strings', sonst numerisch).

1.3 Öffnen und Steuern der virtuellen Tastatur per Script

Bei Geräten mit Firmware ab 2020-03-16 und freigeschalteten erweiterten Script-Funktionen kann die virtuelle Tastatur auch per Script gesteuert werden, z.B. zum Editieren von in Script-Variablen gespeicherten Werten. Details dazu finden Sie in der Dokumentation der Script-Sprache unter vkey.connect().

Shutdown-Fenster

• Abschalten des Gerätes ("Shutdown", nur bei Geräten mit elektronischer 'Power-Taste'),
• Neustart ("Reset" der laufenden Applikation, z.B. um wieder in den 'App-Selektor' umzuschalten),
• Öffnen der virtuellen Tastatur ("Keybrd"),
• Öffnen des Bedienfensters für den Audio-Recorder (sofern vorhanden),
• Umschalten vom normalen Anwender-Bildschirm in das System-Menü ("Setup"),
• Aufruf des Setup-Menüs für den CAN-Logger (sofern vorhanden),
• Aufruf des CAN-Snoopers (sofern...),
• Sicheres Entfernen der Speicherkarte (Button "Remove").

Zum Öffnen des Shutdown-Fensters drücken Sie, falls vorhanden, die 'Power-Taste' (i.A. identisch mit F1) für einige Sekunden. Bei Geräten ohne Tastatur kann das Shutdown-Fenster per Touchscreen mit der Geste "U" geöffnet werden.
