CAN-Interface-Installation

Übersicht

(Sorry, this is one of the few documents which are only available in german language)


Vorwort

Diese Dokumentation beschreibt die Installation einiger CAN-Interfaces (Hard- und Software) unter Windows.
Damit die von MKT erstellten Windows-Programme auf das von Ihnen eingesetzte CAN-Interface zugreifen können, muß erst der vom Hersteller des CAN-Interfaces entwickelte "CAN-Treiber" auf Ihrem PC installiert werden. Vor der Installation jeglicher MKT-Software sollten Sie die Funktion der CAN-Hardware und der CAN-Treiber testen. Dazu liefert Ihnen der Hersteller der CAN-Hardware im Allgemeinen ein kleines "Testprogramm" mit. Bei den Installationhinweisen wird darauf näher eingegangen.

Zur Zeit werden CAN-Interfaces und –Softwaretreiber der folgenden Firmen unterstützt:

Bevor Sie irgendein CAN-Interface in/an Ihrem PC installieren, lesen Sie unbedingt
die vom Hersteller verfaßten Informationen, die Sie entweder als Handbuch oder als Datei auf einer vom Hersteller mitgelieferten Diskette erhalten.
Bei der Installation von PC-Einsteckkarten sollten Sie zusätzlich das Handbuch Ihres PC’s zu Rate ziehen ("User’s Manual", "Systemplatine", "System Board", "Motherboard" o.ä.).

Nichtbeachtung der Installationshinweise des Herstellers kann schwere Schäden an Ihrem PC verursachen.

Zur Einhaltung gültiger EMV-Normen (Stichwort "CE") verbieten manche Hersteller den Betrieb ihrer CAN-Interfaces an bestimmten Rechnertypen.

Die Firma MKT übernimmt keinerlei Haftung für Schäden, die sich aus dem Gebrauch der Soft- oder Hardware oder dieser Informationsschrift ergeben.

Weitere Informationen sind ggf. Dokument Nr. 85114, "Installation eines CAN-Interfaces unter Windows" (PDF), zu entnehmen.

Zurück zum Seitenbeginn


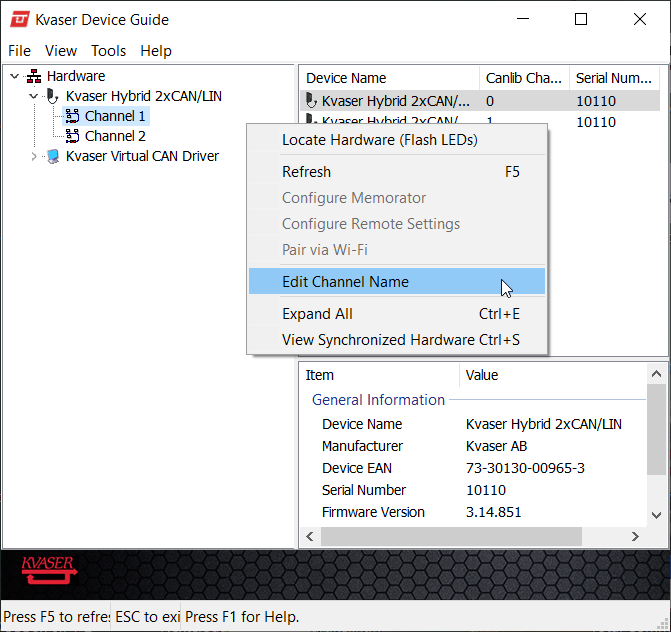

Installation des CAN-Treibers

Installieren Sie zunächst die Treibersoftware von der mitgelieferten Diskette oder CD-ROM.

Zusätzlich zur Dokumentation des Herstellers könnten Sie in den folgenden Dateien weitere Hilfe finden:

Zur Zeit unterstützt werden:

Beachten Sie: Die CAN-Interfaces und die dazugehörigen Softwaretreiber sind keine Produkte der Firma MKT; sie müssen ggf. extra vom jeweiligen Hersteller bezogen werden ! Bei Nutzung von MKT's CAN-via-UDP-Server entfällt die lästige Treiber-Installation, es wird lediglich eine Standard-Ethernet-Schnittstelle und ein geeignetes Netzwerkkabel / Adapter benötigt.

Hinweise und Tips zur Installation einiger CAN-Interfaces und der dazugehoerigen Softwaretreiber (VxD, SYS, DLL) finden Sie in der Datei Installation eines CAN-Interfaces (PDF-Datei, für die Anzeige wird der Acrobat Reader benötigt) .

Zurück zum Seitenbeginn


CAN-Interface-Dialog

Nach der Installation einer CAN-Hardware und des dazu passenden Software-Treibers können Sie das gewünschte Anwenderprogramm installieren. Weil die von MKT programmierten Anwenderprogramme verschiedene CAN-Interfaces von verschiedenen Herstellern unterstützen, müssen Sie nach der Installation des MKT-Programms noch einstellen welche Hardware bzw. welcher CAN-Treiber angesprochen werden soll.

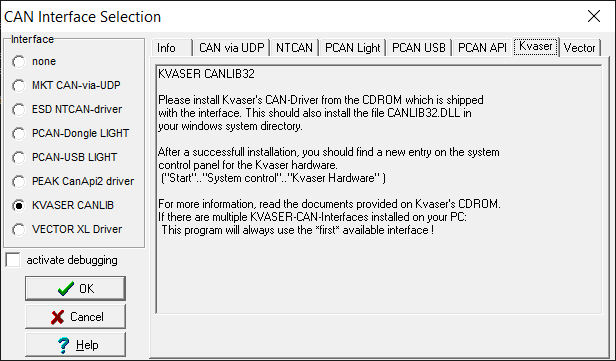

Die meisten MKT-Programme enthalten dazu eine Setup-Funktion, mit der die nötigen Parameter eingestellt werden können. Das folgende Fenster kann i.A. aus dem Hauptmenü gestartet werden, z.B. Menu "Settings".."CAN Interface Setup":

Das passende Interface wählen Sie in der Button-Gruppe am linken Rand aus, dadurch wird automatisch die zum Interface passende Registerkarte auf der rechten Seite angezeigt. Dort müssen ggf. weitere Einträge gemacht werden, wie hier z.B. der "Netz-Name" für den PCAN-Treiber der Firma PEAK. Bei anderen Interfaces müssen sie z.B. noch die I/O-Adresse und Interruptnummer angeben (z.B. beim PCAN-LIGHT-Treiber).

Die Option "activate debugging" ("Debugging aktivieren") sollte nur gesetzt werden, wenn beim Betrieb des CAN-Interfaces Probleme auftreten, und Sie uns bei der Fehlerbehebung helfen wollen/können. Sie benötigen dazu allerdings einen externen Debugger, z.B. WinDbg (kann kostenlos von Microsoft heruntergeladen werden). Weitere Details zum Debugging finden Sie hier .

Bevor Sie ein Interface auswählen, müssen Sie den passenden Hardwaretreiber installiert haben, und (meistens) noch die dazugehörige Interface-DLL .

Wir raten dringend davon ab, den "CAN-Dongle-Treiber mit direct access" zu verwenden. Dieser Treiber greift direkt auf die I/O-Ports Ihres PCs zu und kann schwerwiegende Probleme verursachen, z.B. wenn eine falsche Hardware-I/O-Adresse angegeben wird oder wenn am Parallelport nicht das passende Gerät angeschlossen ist.

Das Setup von MKT’s Applikation prüft nicht, ob ein bestimmtes CAN-Interface und die dazu passende Treibersoftware installiert ist !


Vector CAN Hardware

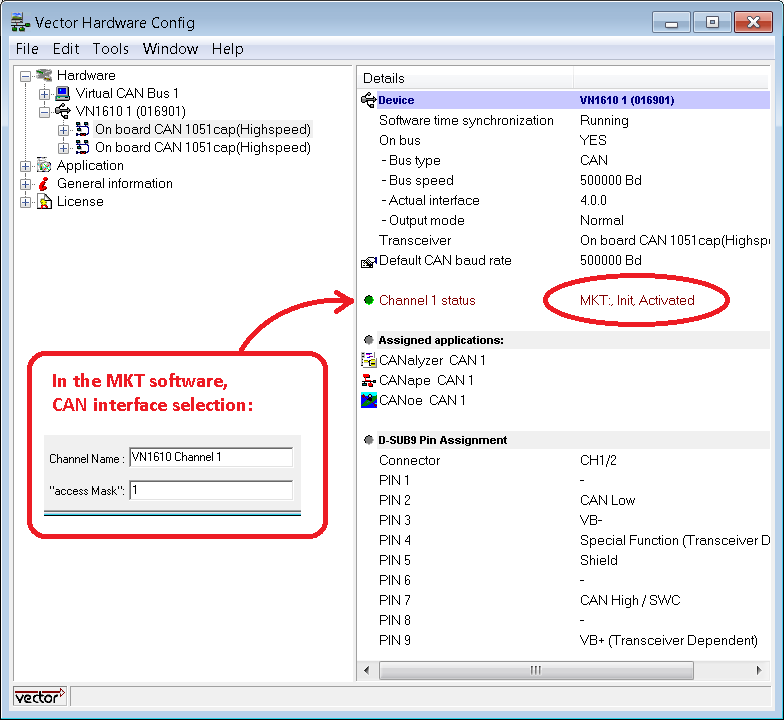

Bei der Inbetriebnahme eines Vector 'VN1610' Interfaces traten unerwartete Schwierigkeiten auf. Wie im folgenden Screenshot gezeigt, musste zum Herstellen einer Verbindung zwischen MKT-Programm und der Vector-CAN-Hardware ein spezieller "Kanalname" eingeben werden:


(Beachte den Eintrag 'VN1610 Channel 1' bei der Auswahl des CAN-Interfaces
im MKT-Programm, im Feld 'Channel Name' auf der Registerkarte 'Vector'.

Nachdem wie oben beschrieben der Kontakt zwischen MKT-Programm und Vector-CAN-Hardware hergestellt war, erschien in der 'Vector CAN Hardware' (Steuerpanel, per Windows-Systemsteuerung zu öffnen) der Eintrag 'MKT:, Init, Activated'. Der im MKT-Programm eingegebene Kanalname 'VN1610 Channel 1' wurde "empirisch ermittelt" (sprich: Versuch und Irrtum). Eine spezielle Eingabe bzw. 'Anmeldung' in der Vector-Hardware-Steuerung ist, wie sich beim Testen herausstellte, nicht erforderlich.


CAN-via-UDP

In einigen Geräten von MKT Systemtechnik ist ein einfacher Server für das proprietäte 'CAN-via-UDP'1-Protokoll (ebenfalls von MKT) implementiert. Diese Geräte können als Interface zwischen einem PC (mit Ethernet-Schnittstelle) und dem CAN-Bus verwendet werden. MKT's CAN-Tester für Windows kann entweder als Client, oder als Server für CAN-via-UDP konfiguriert werden.

Der Server stellt 'seine' CAN-Schnittstelle(n) für Andere zur Verfügung.

Der Client nutzt die (physikalische) CAN-Schnittstelle eines externen Servers, z.B. weil er selbst über keine 'eigene' CAN-Schnittstelle verfügt. Im Gegensatz zu allen anderen CAN-Interface-Typen wird dazu keine spezielle 'CAN-Treiber-Software' benötigt, sondern nur eine funktionsfähige Ethernet-Schnittstelle (und ggf. ein Ethernet-Switch / Hub).

Zum Zeitpunkt der Erstellung dieses Dokumentes (2011-04-12) waren noch keine Details bekannt, da sich die CAN-via-UDP-Funktionalität noch in der Erprobungsphase befand.

Hinweis: Wenn das PC-Programm statt eines 'direkt' am PC angeschlossenen CAN-Interfaces das CAN-via-UDP-Protokoll als 'CAN-Ersatz' genutzt werden soll, dann muss in der CAN-Interface-Auswahl 'MKT CAN-via-UDP' als primäres Interface angewählt werden, und auf der Registerkarte 'CAN via UDP' der CLIENT (nicht der SERVER) aktiviert werden. Im Feld 'Remote IP-address' wird dann die IP-Adresse des SERVERS eingegeben; im Feld 'Remote Server Port' die Port-Nummer des Servers.

Der Server kann ein zweiter PC (mit "echtem" CAN-Interface) oder ein geeignetes Gerät von MKT Systemtechnik sein, z.B. MKT-View II.

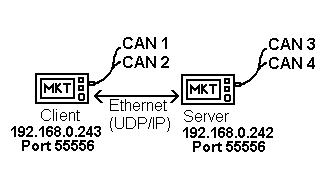

CAN-via-UDP kann auch verwendet werden, um die Anzahl an einem Gerät verfügbarer CAN-Schnittstellen zu erhöhen. Im folgenden Beispiel benötigt das linke Anzeigeterminal (MKT-View II) vier CAN-Schnittstellen. Die Ports "CAN1" und "CAN2" sind in diesem Fall die 'eigenen' CAN-Schnittstellen, während "CAN3" und "CAN4" von einem zweiten Gerät (CAN-via-UDP-Server) bereitgestellt :

Für das oben gezeigte Beispiel ("MKT-View II mit vier logischen CAN-Schnittstellen") wurden die folgenden Einstellungen im Systemmenü des Terminals verwendet:



Weitere Informationen zur Konfiguration von PC-Programmen, die MKT's  'CAN-via-UDP' unterstützen, finden Sie in Dokument Nr. 85114, "Installation eines CAN-Interfaces" .

Details, Konfigurationsbeispiele, und die Spezifikation des 'CAN-via-UDP'-Protokolls (von MKT Systemtechnik) sind Dokument Nr. 85140, "CAN-via-UDP", zu entnehmen.

Zurück zum Seitenbeginn


Tips, allgemeine Hinweise

Interrupt-Konflikte
Speziell bei CAN-Einsteckkarten die Interrupts auslösen könnten, ist Vorsicht geboten (z.B. S.I.E. "ECAN") !
Die vom System verwendeten Interrupts lassen sich unter Windows 95/98/SE/ME anzeigen, indem man unter
Start - Einstellungen - Systemsteuerung - System - Gerätemanager auf Computer klickt,
danach "Eigenschaften" (warum einfach, wenn's auch kompliziert geht ;-)
Bei den Einträgen "xxxxx IRQ-Holder" handelt es sich nicht um echte Geräte; diese Holder benötigt Windows lediglich für Verwaltungszwecke.

I/O-Adressen
Manche CAN-Interfaces erfordern die Einstellung einer I/O-Adresse per DIP-Schalter, speziell alte und nicht "plug-and-pray" fähige Karten für den ISA-Slot (=Steckkartensystem aus der PC-Steinzeit, in manchen "Labor-Möhren" noch vorhanden).
Manchmal ist es hilfreich, solche I/O-Adressen im Windoze-Gerätemanager als "reserviert" anzumelden, falls kein richtiger Hardwaretreiber zur Verfügung steht (z.B. ECAN-Karte !).
Unter Windoze: Start - Einstellungen - Systemsteuerung - System - Gerätemanager - Computer - Resourcen RESERVIEREN -
"Ein/Ausgabe". Welchen I/O-Adressbereich Sie reservieren müssen, finden Sie mit viel Glück und Hilfe des Handbuchs Ihrer CAN-Interface-Karte heraus. Bei der ECAN-Karte je nach Einstellung des DIP-Schalters z.B. 03E0 bis 03E3 (!?!?).

Ärger mit altem Windows-USB-"Treibersalat"

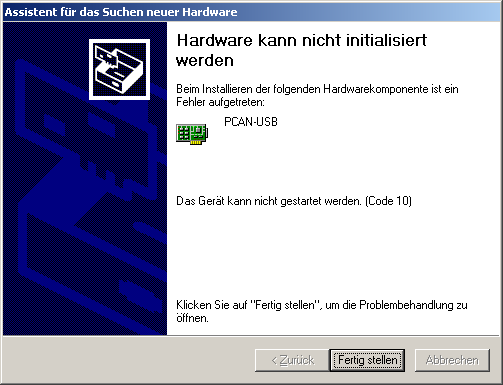

Beim Versuch, einen PCAN-USB-Treiber auf einem Windows-XP-Rechner zu aktualisieren, auf dem vor vielen Jahren bereits ein anderer (uralter) PCAN-USB-Treiber installiert war, trat nach der Installation des neuen Treibers (Peak PCAN-USB Treiberversion 3.8.2.10146) die folgende wenig hilfreiche Fehlermeldung auf:

    "Beim Installieren der folgenden Hardwarekomponente ist ein Fehler aufgetreten: PCAN-USB
    Das Gerät kann nicht gestartet werden. (Code 10)
    Klicken Sie auf "Fertig stellen", um die Problembehandlung zu öffnen."

Erwarten Sie ernsthaft, mit Hilfe der Windows-XP-eigenen 'Problembehandlung' eine Lösung zu finden ? Weit gefehlt !
Zur Bedeutung von 'Fehler Code 10' fand sich in einem Artikel von Microsoft Folgendes:

> Der Code 10-Fehler-Code (?!) wird generiert, wenn der Geräte-Manager
> nicht über genügend Informationen verfügt oder der Fehler durch die Gerätetreiber
> weitergegeben wurde und vom Geräte-Manager nicht erkannt wird. (...)
> Wenn (...) kann es schwierig sein zu ermitteln, welcher Treiber den Fehler verursacht.

In der Tat ... dem ist wenig hinzuzufügen !
Der Autor diese Dokuments konnte mit der folgenden 'Brutal-Methode' nach einem mehrstündigen K(r)ampf den aktuellen PCAN-USB-Treiber zum Laufen bringen - Laien ist von dieser Vorgehensweise dringend abzuraten:
Geschafft ? Glückwunsch !

Zurück zum Seitenbeginn


Zuletzt bearbeitet: 2015-08-13 (YYYY-MM-DD), Wolfgang Büscher
